一、产品简介

JL18过电流继电器，适用于交流50Hz、电压至380V或直流电压至440V，电流至630A的电力传动系统中，作过电流保护用。该继电器吸取了国内外同类产品的先进技术，具有结构合理简单、体积小、重量轻、工艺先进、动作值调整方便，触头容量大、动作可靠、安装维修方便等优点。产品标准采用国际标准IEC一337，且主要技术指标已超过IEC一337及某些世界上经济发达国家标准中的相应指标。全系列品种齐全，包括交直流自动复位、手动复位、高返回系数型继电器，并将取代JL14、JL15、JT17等继电器。

二、技术要求：

线圈和触头参数

动作整定范围A.C110~350%Ie D.C70~300%Le

整定值相对误差≤10%

接通分断能力:A.C50次    D.C20次

高返回系数型继电器返回系数≥0.65

三、技术参数:

电寿命:10万次

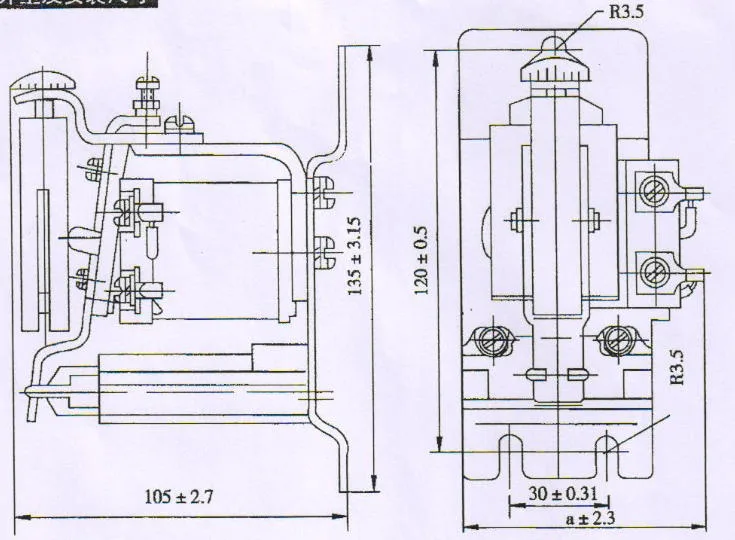

四、外形及安装尺寸：

订货须知

订货时需说明:继电器的型号、名称、线圈额定工作电流、台数、所需备件及数量，全系列品种包括

J18-口J交流自动复位过电流继电器 JL18-口Z直流自动复位过电流继电器

JL18-口JS交流手动复位过电流继电器 JL18-口ZS直流手动复位过电流继电器

JL18-口JF交流高返回系数型过电流继电器JL18-口ZF直流高返回系数型过电流继电器

*口内为线圈额定工作电流
