一、主要用途
高压断路器、高低隔离开关、低压空气开关和低压刀开关等操作机构中，作为辅助电器使用，用以接通或分断信号控制测量，保护及联锁等的线器。
二、适用工作条件：
1、允许环境温度℃；储存温度：-25~70℃；工作温度：敞开-25~50℃ ； 封闭-25~40℃。
2、海拔高度不超过3000米
3、空气相对湿度：在温度为+20℃时不大于90%
4、允许冲击强度：正弦脉冲2.5g(20ms) ~10g(20ms) ;矩形脉冲1.3mg(20ms)~6.0g(20ms)
5、允许振动强度：25HZ 在±1mm振幅2.5g ~10g
注：耐冲击振动特殊设计的结构
三、脱扣器动作特性
| 脱扣器整定电流倍数 | 1.05（冷态） | 1.2（热态） | 6（冷态） | 11~17 |
| 动作时间 | 不动作 | ≤2hrs | ≥5s | 瞬动 |
四、和短路保护电器的配合:
当安装地点的短路电流大于1.5KA，请加装后备短路保护器， 用NTOO型熔断器，熔芯规格按右表选用。
五、安装：
1、安装方位任意；
2、基型开关用2×M4螺钉安装，开孔尺寸见图1；
3、带快速安装板安装，可卡装于35毫米宽的标准型安装轨上；
4、带法兰盘安装座，开孔尺寸见图2；
5、带塑料封闭式安装盒，开孔尺寸见图3，任选两孔；
6、开关带欠压脱扣器并装入塑料封闭式安装盒，开孔尺寸见图4；
7、欲打开塑料封闭式安装盒上盖，用螺丝刀下压锁杆旋转90°即可。
六、接线：
1、 接线端子1、3、5接至电源；2、4、6接至负载；13、14常开辅助触头（常规接法）；21、22常闭辅助触头（常规接法）（正常出厂时的接法）
2、接线截面积（平方毫米）
| 主回路 | 单 芯线 | 最小1···最大4 |
| 动作时间 | 多芯线 | 最小1···最大2.5 |
3、接线：图5 M611电动机保护开关带有欠电压脱扣器或分励脱扣器和辅助
图6 操作单项交流或直流电动机的M611电动机保护开关接线图
图7 用于负荷开关熔断器监视的M611“V185”的接线图。
七、整定
M611开关刻度牌为双温刻度线，白线为开关在+20℃是的刻度线，红线为开关在+40℃的刻度线。
开关在使用之前按电动机额定电流（名牌值）整定，当开关工作环境温度偏离20±5℃时开关的整定电流应乘以下表所列修正系数得到开关的整定值（按白线刻度值）。
| 环境温度 | -20 | -10 | 0 | +10 | +30 | +40 | +50 |
| 修正系数 | 0.82 | 0.85 | 0.89 | 0.94 | 1.05 | 1.12 | 1.19 |
八、辅助脱扣器的工作参数
| 欠电压脱扣器 | 分励脱扣器 | |
| 起动值 | ≥85%Uc | ≥70%Uc |
| 释放值 | 35···75%Uc | 负载率ED100% |
| 功率 | 吸合 | 3.5VA | 3.5VA |
| 消耗 | 保持 | 2.5VA | 2.5VA |
九、使用与维护：
1、热脱扣器的同步调节螺钉在出厂漆封后用户不准旋动。
2、开关因过载脱扣后，经一分钟左右冷却，可重新掀合闸按钮，继续工作。
3、若开关脱扣不正常，造成电机无法启动、运行，应注意检查：脱扣器的整定值是否根据第七条按环境温度修正，开关电流规格是否选用正确；震动、冲击强度是否超出开关的工作环境指标。
4、开关触头熔焊，检查是否按第4条加装合适的熔断器。 附：控制三相鼠笼式电动机（1500转/分 50Hz）功率（推荐使用）
注：用于重载起动或起动时间较长的场合，如泥浆泵、风机等，可选用额定工作电流较大一档开关。

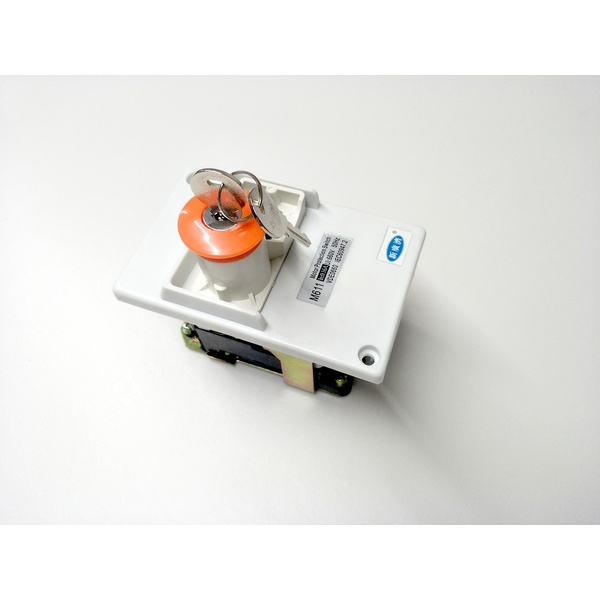

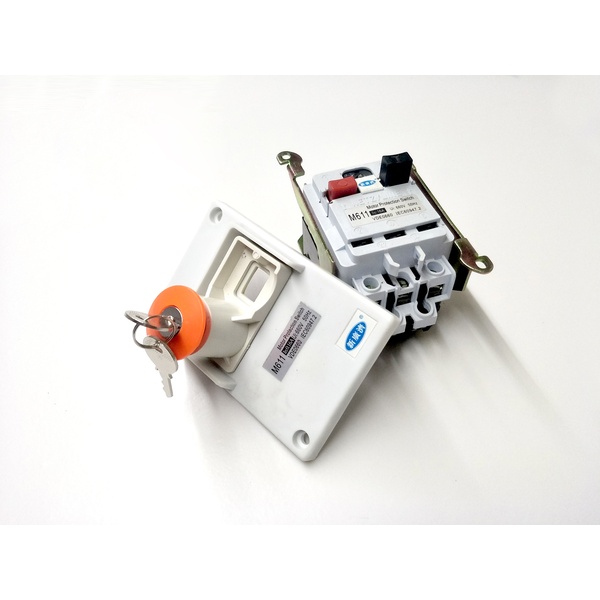

十、M611型电动机保护开关外形及安装方式
带开门断电机构的M611开关安装及调整：（用户自行设计安装板）
1、松 开紧固螺钉、从套管中拉出软轴。折去套管上的安装板。
2、将 套管在安装板上初步固定（安装孔φ15）后，软轴装入套管，拧紧紧固螺钉。
3、同时按压锁扣按钮和活动销、使二者互锁，不再弹起。
4、关 闭电气箱门、锁扣按钮应自动弹起，否则应调整紧固螺帽改变35-60尺寸至锁扣按钮在电气处门关闭时自动弹起。
注：亦可将开门断电机构上的安装板用 2只M5螺钉固定在箱体适当位 置，再按3、4骤调整。
